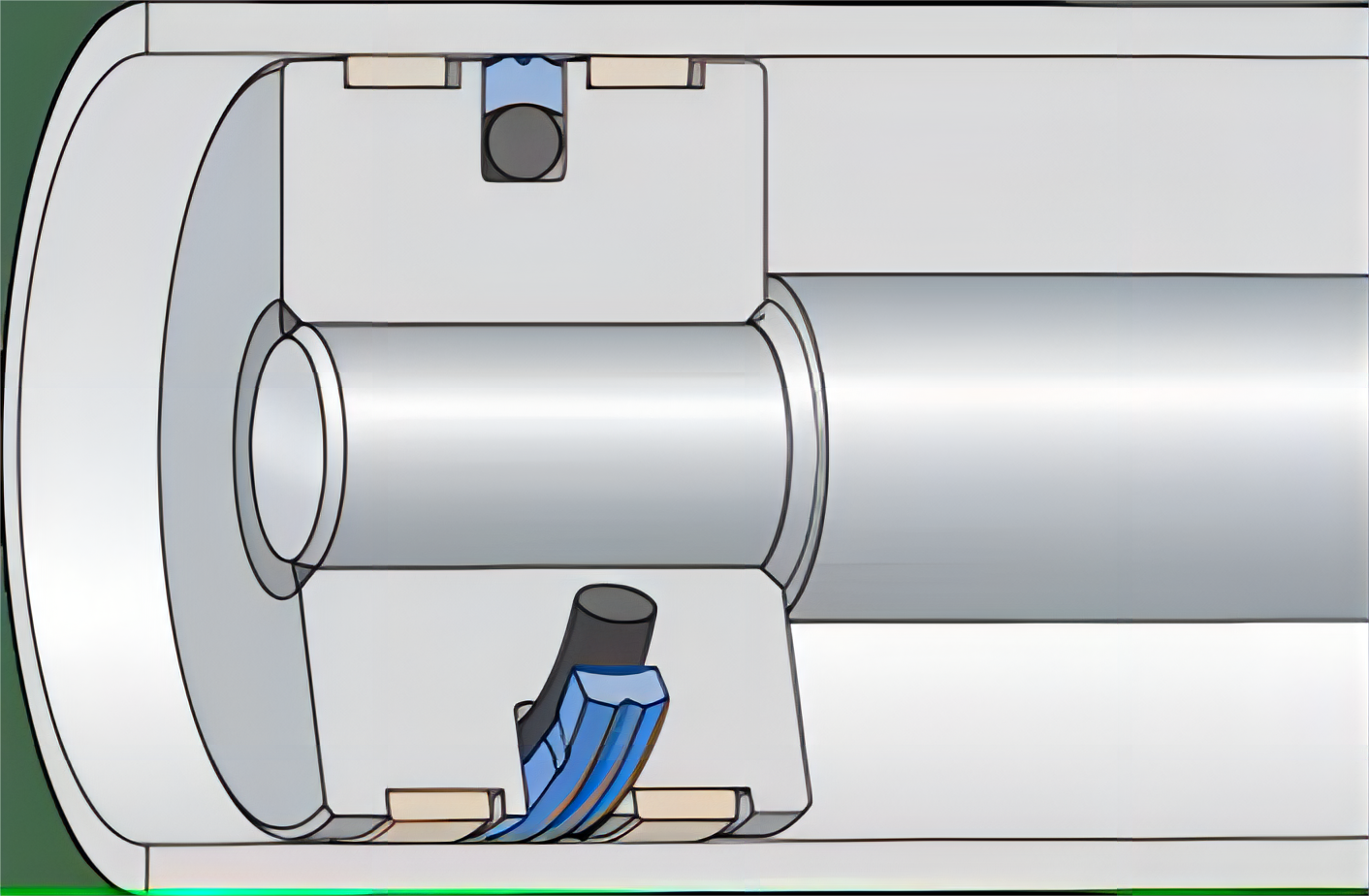

CPV 型密封为双作用活塞密封(图 1),配有聚酯基的聚氨酯 (AU) 滑环。这种密封针对压力达到 345 bar (5000 psi) 的轻载型到中载应用而开发。该产品为英制尺寸,适用于较宽、较浅的沟槽。
CPV 密封件为带有聚氨酯滑环和丁腈橡胶 O 型环弹性体的英制尺寸双动式活塞密封件。 滑环边沿内的槽可使密封件快速加压,从而对于压力和方向的变化快速作出反应。 这些结构通常可实现直接安装,不需要专用设备。
- 具有高性价比的密封解决方案
- 适合中低载荷应用
- 可提供英制尺寸
- 适合 O 形圈零件号密封圈
- 如果无库存,可由 SKF SEAL JET 加工系统制造替代品
制造商型号 | 圆柱孔径 D[mm] | 活塞槽直径 d[mm] | 轴承座宽度 L[mm] | 最大运行压力 max.[bar] | 最大运行温度 T6max.[°C] |
---|---|---|---|---|---|
CPV-213-J1S | 30.16 | 24.02 | 4.75 | 340 | 120 |
CPV-217-J1S | 36.51 | 30.37 | 4.75 | 340 | 120 |
CPV-218-J1S | 38.1 | 31.95 | 4.75 | 340 | 120 |
CPV-222-J1S | 44.45 | 38.3 | 4.75 | 340 | 120 |
CPV-326-J1S | 50.8 | 41.4 | 7.14 | 340 | 120 |
CPV-328-J1S | 57.15 | 47.75 | 7.14 | 340 | 120 |
CPV-330-J1S | 63.5 | 54.1 | 7.14 | 340 | 120 |
CPV-334-J1S | 76.2 | 66.8 | 7.14 | 340 | 120 |
CPV-335-J1S | 79.38 | 69.98 | 7.14 | 340 | 120 |
CPV-336-J1S | 82.55 | 73.15 | 7.14 | 340 | 120 |
CPV-338-J1S | 88.9 | 79.5 | 7.14 | 340 | 120 |
CPV-342-J1S | 101.6 | 92.2 | 7.14 | 340 | 120 |
CPV-346-J1S | 114.3 | 104.9 | 7.14 | 340 | 120 |
CPV-350-J1S | 127 | 117.6 | 7.14 | 340 | 120 |
CPV-425-J1S | 127.05 | 115.01 | 9.53 | 340 | 120 |
CPV-429-J1S | 139.75 | 127.71 | 9.53 | 340 | 120 |
CPV-433-J1S | 152.45 | 140.41 | 9.53 | 340 | 120 |
CPV-437-J1S | 165.15 | 153.11 | 9.53 | 340 | 120 |
CPV-439-J1S | 177.85 | 165.81 | 9.53 | 340 | 120 |
CPV-440-J1S | 184.2 | 172.16 | 9.53 | 340 | 120 |
CPV-441-J1S | 190.55 | 178.51 | 9.53 | 340 | 120 |
CPV-443-J1S | 203.25 | 191.21 | 9.53 | 340 | 120 |
CPV-445-J1S | 215.95 | 203.91 | 9.53 | 340 | 120 |
CPV-446-J1S | 228.65 | 216.61 | 9.53 | 340 | 120 |
CPV-448-J1S | 254.05 | 242.01 | 9.53 | 340 | 120 |
