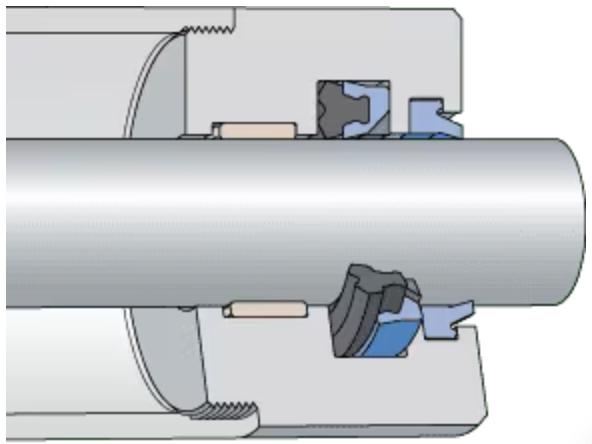

DZR 型密封为混合式活塞杆密封（图 1），将丁腈橡胶主密封、 LUBRITHANE (TPU) 辅助密封和三角形聚酰胺 (PA) 抗挤出挡圈组合到了一个密封中。这种组合具有良好的低温回弹性，并且具有防变形、耐磨损和防间隙挤出得性能。这种密封适用于极限压力达到 690 bar (10000 psi) 的重载应用。提供公制尺寸和英制尺寸的 DZR 型密封。
带一级和二级密封环和嵌入式抗挤出挡圈的活塞杆密封
这种活塞杆密封包括一个丁腈橡胶主密封和一个 LUBRITHANE 热塑性聚氨酯辅助密封，并嵌入三角形尼龙抗挤出挡圈。 丁腈橡胶主密封唇可改善长期的密封性能，并具有更强的能力来承受活塞杆和缸头之间较大的径向偏差。
- 卓越的低温和低压密封性能
- 能承受高达690 bar (10 000 psi)压力
- 可承受很大的挤出间隙
- 卓越的径向偏差随动能力
- 可提供公制和英制尺寸
| 制造商型号 | 活塞杆直径 d[mm] | 轴承座孔径 D[mm] | 轴承座宽度 L[mm] | 压力 max.[bar] | 温度 T6[°C] | 在线购买 |
|---|---|---|---|---|---|---|
| DZR187-1250-312-E2E | 31.75 | 41.25 | 8.72 | 690 | 120 | |
| DZR250-1250-375-E2E | 31.75 | 44.45 | 10.48 | 690 | 120 | |
| DZR187-1500-312-E2E | 38.1 | 47.6 | 8.72 | 690 | 120 | 在线购买 |
| DZR250-1500-375-E2E | 38.1 | 50.8 | 10.48 | 690 | 120 | |
| DZR-40X50X8-E2E | 40 | 50 | 8 | 690 | 120 | |
| DZR250-1750-375-E2E | 44.45 | 57.15 | 10.48 | 690 | 120 | |
| DZR-50X60X8-E2E | 50 | 60 | 8 | 690 | 120 | |
| DZR250-2000-375-E2E | 50.8 | 63.5 | 10.48 | 690 | 120 | |
| DZR375-2000-625-E2E | 50.8 | 69.85 | 17.46 | 690 | 120 | |
| DZR-56X71X11.7-E2E | 56 | 71 | 11.7 | 690 | 120 | |
| DZR250-2250-375-E2E | 57.15 | 69.85 | 10.48 | 690 | 120 | |
| DZR250-2375-375-E2D | 60.33 | 73.03 | 10.48 | 690 | 120 | |
| DZR-63X78X11.7-E2E | 63 | 78 | 11.7 | 690 | 120 | |
| DZR250-2500-375-E2E | 63.5 | 76.2 | 10.48 | 690 | 120 | |
| DZR250-2625-375-E2E | 66.68 | 79.38 | 10.48 | 690 | 120 | |
| DZR250-2750-375-E2E | 69.85 | 82.55 | 10.48 | 690 | 120 | |
| DZR-75X95X16.5-E2D | 75 | 95 | 16.5 | 690 | 120 | |
| DZR187-3000-375-E2D | 76.2 | 85.7 | 10.48 | 690 | 120 | |
| DZR250-3000-375-E2E | 76.2 | 88.9 | 10.48 | 690 | 120 | |
| DZR375-3000-625-E2E | 76.2 | 95.25 | 17.46 | 690 | 120 | |
| DZR250-3250-375-E2E | 82.55 | 95.25 | 10.48 | 690 | 120 | |
| DZR-85X100X13.8-E2E | 85 | 100 | 13.8 | 690 | 120 | |
| DZR250-3500-375-E2E | 88.9 | 101.6 | 10.48 | 690 | 120 | |
| DZR375-3500-625-E2E | 88.9 | 107.95 | 17.46 | 690 | 120 | |
| DZR250-3625-375-E2E | 92.08 | 104.78 | 10.48 | 690 | 120 | |
| DZR375-3625-625-E2E | 92.08 | 111.13 | 17.46 | 690 | 120 | |
| DZR250-3750-375-E2E | 95.25 | 107.95 | 10.48 | 690 | 120 | |
| DZR250-3875-375-E2D | 98.43 | 111.13 | 10.48 | 690 | 120 | |
| DZR250-4000-375-E2E | 101.6 | 114.3 | 10.48 | 690 | 120 | |
| DZR250-4000-562-E2E | 101.6 | 114.3 | 15.7 | 690 | 120 | |
| DZR312-4000-500-E2E | 101.6 | 117.45 | 13.97 | 690 | 120 | |
| DZR312-4000-562-E2E | 101.6 | 117.45 | 15.7 | 690 | 120 | |
| DZR375-4000-625-E2E | 101.6 | 120.65 | 17.46 | 690 | 120 | |
| DZR375-4250-625-E2E | 107.95 | 127 | 17.46 | 690 | 120 | |
| DZR-110X125X12.5-E2D | 110 | 125 | 12.5 | 690 | 120 | |
| DZR250-4375-375-E2D | 111.13 | 123.83 | 10.48 | 690 | 120 | |
| DZR250-4500-375-E2E | 114.3 | 127 | 10.48 | 690 | 120 | |
| DZR375-4500-625-E2E | 114.3 | 133.35 | 17.46 | 690 | 120 | |
| DZR250-4875-375-E2D | 123.83 | 136.53 | 10.48 | 690 | 120 | |
| DZR250-5000-375-E2E | 127 | 139.7 | 10.48 | 690 | 120 | |
| DZR250-5000-562-E2E | 127 | 139.7 | 15.7 | 690 | 120 | |
| DZR375-5000-625-E2E | 127 | 146.05 | 17.46 | 690 | 120 | |
| DZR375-5250-625-E2E | 133.35 | 152.4 | 17.46 | 690 | 120 | |
| DZR250-5500-375-E2E | 139.7 | 152.4 | 10.48 | 690 | 120 | |
| DZR375-5500-625-E2E | 139.7 | 158.75 | 17.46 | 690 | 120 | |
| DZR-150X172X16.5-E2D | 150 | 172 | 16.5 | 690 | 120 | |
| DZR375-6000-625-E2E | 152.4 | 171.45 | 17.46 | 690 | 120 | |
| DZR500-6000-750-E2E | 152.4 | 177.8 | 20.96 | 690 | 120 | |
| DZR375-6500-625-E2E | 165.1 | 184.15 | 17.46 | 690 | 120 | |
| DZR500-6500-750-E2E | 165.1 | 190.5 | 20.96 | 690 | 120 | |
| DZR375-6750-625-E2E | 171.45 | 190.5 | 17.46 | 690 | 120 | |
| DZR375-7000-625-E2E | 177.8 | 196.85 | 17.46 | 690 | 120 | |
| DZR500-7000-750-E2E | 177.8 | 203.2 | 20.96 | 690 | 120 | |
| DZR375-7250-625-E2D | 184.15 | 203.2 | 17.46 | 690 | 120 | |
| DZR375-7500-625-E2D | 190.5 | 209.55 | 17.46 | 690 | 120 | |
| DZR375-7750-625-E2D | 196.85 | 215.9 | 17.46 | 690 | 120 | |
| DZR375-7875-625-E2D | 200.03 | 219.08 | 17.46 | 690 | 120 | |
| DZR375-8000-625-E2E | 203.2 | 222.25 | 17.46 | 690 | 120 | |
| DZR500-8000-750-E2E | 203.2 | 228.6 | 20.96 | 690 | 120 | |
| DZR500-8500-750-E2E | 215.9 | 241.3 | 20.96 | 690 | 120 | |
| DZR375-9000-625-E2D | 228.6 | 247.65 | 17.46 | 690 | 120 | |
| DZR375-11000-625-E2D | 279.4 | 298.45 | 17.46 | 690 | 120 | |
| DZR500-11000-750-E2D | 279.4 | 304.8 | 20.96 | 690 | 120 | |
| DZR375-12000-625-E2D | 304.8 | 323.85 | 17.46 | 690 | 120 |
